絕緣及接地檢測儀

GW9001變頻接地特性測量系統

GW9001變頻接地特性測量系統

GW9001變頻接地特性測量系統具有很強的抗干擾能力，消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差；采用純正弦波大功率信號源做為測試電源，多頻點采集數據，克服了雙點異頻插值法的局限性；特別適用于大型、超大型接地網接地阻抗及其它特性參數的測量。該系統功能強大、性能優越、使用方便。

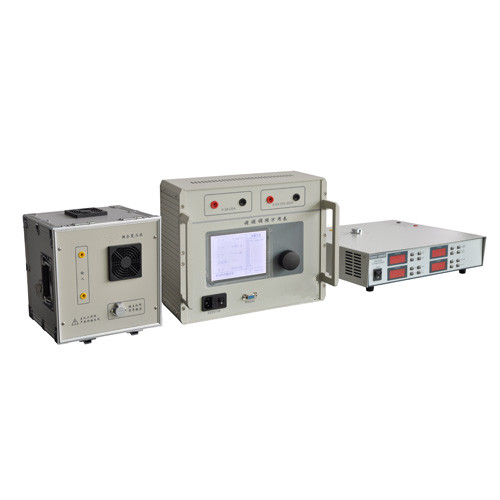

本測量系統由調頻萬用表、大功率信號源及耦合變壓器組成�？蓴U(kuò)展高配置版本時，采用先進的外接Rogowski線圈技術。

接地特性測量系統、變頻接地特性測量系統

1. 超強的抗干擾能力采用數字選頻測量技術，選頻特性尖銳，通頻帶僅±0.5Hz，有效屏蔽干擾信號，使接地阻抗測試輕松、簡便。
2. 多點異頻測試   吸取國際上先進的多點異頻測試方式，克服了雙點異頻插值法的局限性，能明確發現和剔除因同頻諧波干擾而產生的測量壞值，測量結果更加符合實際值。
3. 輔助測量極敷設簡便   由于采用具有超強抗干擾能力的數字選頻測量技術，試驗回路無需大電流測試，電壓測量輸入阻抗高，輔助電流、電壓極敷設方便，明顯降低工作強度，提高工作效率。
4. 同屏顯示多個測試參數　　只需選擇待測頻率，選擇頻率下的電壓、電流、阻抗、功率因數CosΦ、感性＋（L）、容性－（C）以及多次的測量結果和算術平均值同屏顯示，一目了然。
5. 操作方便界面友好　　使用“一鍵飛梭”（旋轉鼠標）技術和大屏幕圖形LCD，全中文提示信息，方便直觀。
6. 自動計算阻抗平均值   每次測量結果可進行選擇性的保存，保存的數據顯示在屏幕的數據區，儀器自動將多次保存的測量數據計算出算術平均值并顯示出來，省去人工計算，方便實用。
7. 自動量程轉換    電壓、電流的測量量程根據被測量的大小自動轉換，無需人工操作，使用方便。

（一）測量技術參數：
1. 測量范圍：接地阻抗　0～999.999Ω　　　
電       壓　 0～2V～200V   （自動）
電　　　流　 0～2A～20 A   （自動）
功率因數    0.000～1.000 ＋（L）、－（C）
選擇頻率　 40Hz～70Hz　（步進1Hz）
2. 輸入阻抗：電流回路    ≤0.1Ω
電壓回路    ≥1MΩ
3. 通頻帶：        ≤±0.5Hz     衰減 ≥60dB/Hz
4. 測試時間：      ≤3秒
5. 系統測量精度： 0.5級
6. 工作電源：      220 V±10％
7. 使用環境溫度：　-10℃～+50℃
8. 外形尺寸重量： 260×165×320mm　3.6㎏
（二）信號源技術參數
1. 輸出容量   2kVA
2. 輸出電壓（電流）   0-150V （0-18.4AMax）
（兩檔）   0-300V （0-9.2AMax）
3. 波形失真度    ＜0.5%
4. 輸出頻率范圍 40-450Hz
