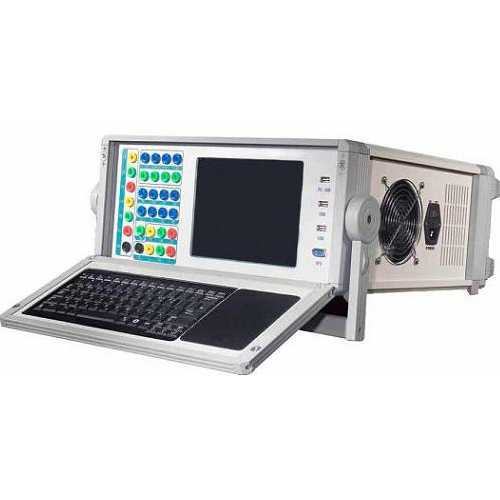

GWJB-1200繼電保護測試儀
GWJB系列
繼電保護微機型測試裝置是在參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，認真總結前幾代產品的開發、生產經驗，并采用現代最新數字技術、高精密電子器件、微機系統�？瑟毩⑼瓿晌C保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。
微機繼保儀、微機繼電保護測試儀、
繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀、繼保儀
微機型繼電保護測試儀其主要特點表現為：
l.經典的Windows XP操作界面，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”；
2.高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
3.配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作；
4.配備有外接USB接口，可以方便地進行數據存取和軟件維護；
5.無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪；
6.采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求；
7.采用獨特的算法，產生的波形精確，完全不同于曲線擬和的波形產生方法，保證信號為純正的正弦波；
8.可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相位、頻率， 2 ～ 20次諧波；
9.功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，每相電壓可輸出120V、電流可輸出30A。在輸出電流達到30A時，波形仍能保證不失真、不削峰；
10.具有16個開入量輸入和8對空接點開出量輸出接口。開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作；
11.提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等；
12.GPS同步觸發誤差小于50μS；
13.可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放�？梢詫崟r存儲測試數據，顯示矢量圖，打印報表等；
14.采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便；
15.儀器具有自我保護功能，采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
|
交流電流源 |
|
單相輸出： 6x30A |
六相并聯：180A |
最大輸出功率：≥250VA/相
各相輸出電流幅度、頻率和相位可以獨立調節 |
輸出精度：
|
0.1A～0.5A：±10mA |
0.5A～10A：±0.2% |
10A～30A：±0.5% |
|
分辨力： |
0.1A～10A：5mA |
10A～30A：10mA |
|
單相連續輸出時間： |
在 0～5A 范圍內，能連續輸出 |
在 5A～10A 范圍內，連續輸出時間 ≥45秒 |
在10A～20A 范圍內，連續輸出時間 ≥15秒 |
在20A～30A 范圍內，連續輸出時間 ≥5秒 |
|
交流電壓源 |
|
單相輸出：6×120V |
最大輸出功率：≥60VA/相
|
六相有共用中性點的電壓源
各相輸出幅度、頻率、相位可以獨立調節 |
|
輸出精度： |
1V～5V：±10mV |
5V～120V：±0.2% |
|
分辨力： |
1V～10V：5mV |
10V～120V：10mV |
|
直流電流源 |
|
單相輸出：-5A～+5A |
最大輸出功率：≥100VA |
|
輸出精度： |
±0.5A～±1A：±10mA |
±1A～±5A：±0.5% |
|
分辨力： |
±0.5A～±1A：5mA |
±1A～±5A：10mA |
|
直流電壓源 |
|
單相輸出：-150V～+150V |
最大輸出功率：≥100VA |
|
輸出精度： |
±1V～±10V：±10mV |
±10V～±150V：±0.5% |
|
分辨力： |
±1V～±10V：5mV |
±10V～±150V：10mV |
交流電壓、電流源角度：
相角范圍：0°～ 360°
相角精度：±0.5°
相角分辨力：0.2°
交流電壓、電流源頻率：
頻率范圍：1～1000Hz
頻率精度：
1Hz～100Hz：±0.005Hz 100Hz～1000Hz：±0.01Hz
頻率分辨力：5mHz 能輸出2～20次任意幅值的諧波
同步性：
電壓電流同步性 ≤10μS
開入量:
16路獨立開關接點輸入
兼容空接點與15V～250V有源接點，能夠自動識別有源接點的極性
計時精度：在小于1S時 ≤1mS
開出量:
8對可編程開關空接點輸出
接點容量：
250VDC，0.5A 250VAC，0.5A
供電電源：
交流輸入電壓
額定值：220V ± 10% 基準值：220V ± 2%
交流供電頻率：
額定值：50Hz ± 10% 基準值：50Hz ± 2%
箱體尺寸與重量：
箱體尺寸：470mm×190mm×470mm（W×H×D） 重量：約23kg
使用環境條件：
環境溫度：－10℃～+40℃ 相對濕度：≤90% 大氣壓強：80～110kPa
