ML12A 手持式雙鉗數字相位伏安表

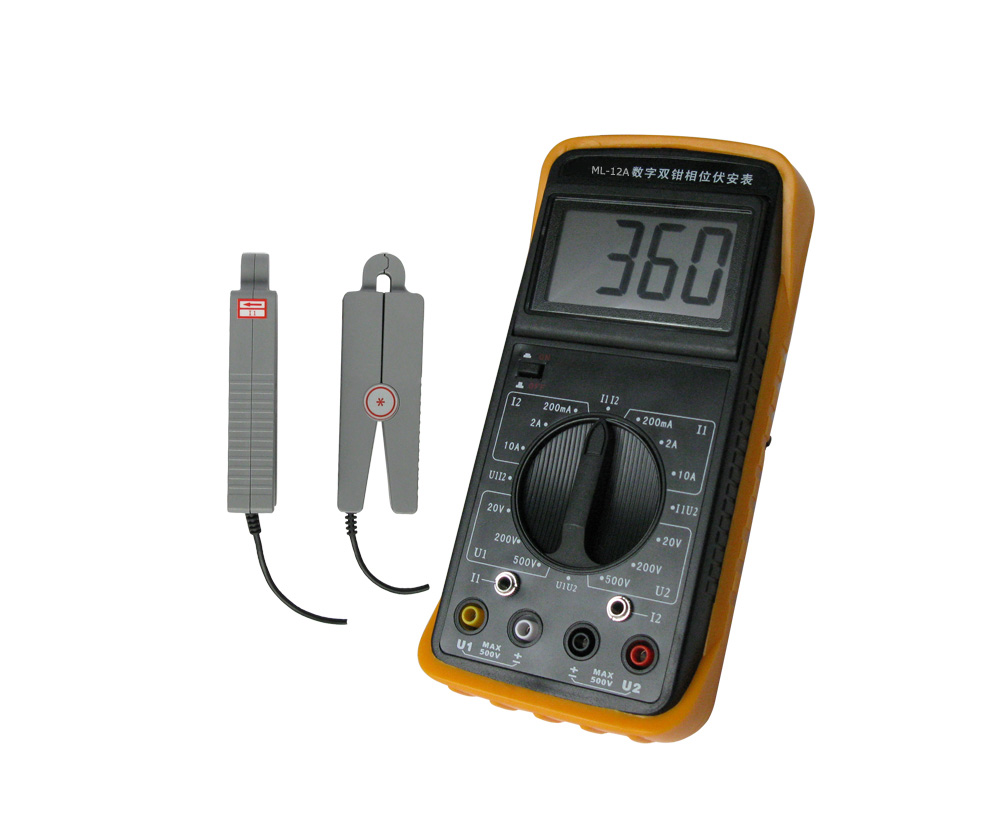

ML12A 型手持式雙鉗數字相位伏安表

ML12A 型手持式雙鉗數字相位伏安表是專為現場測量電壓、電流及相位而設計的一種低價位、便攜手持式、雙通道輸入測量?jī)x器。用該表可以很方便地在現場測量U-U、 I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關 系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。顯示器采用了高反差液晶顯示屏，字高達25mm,屏幕角度可自由轉換約 70°，以獲得最佳視覺效果。本表的欠電指示功能可及時提醒操作者更換電池。
儀表外殼采用工程絕緣材料，另配橡皮防振保護套，安全、可靠。

雙鉗形接地電阻測試儀、多功能雙鉗接地電阻測試儀、多功能接地電阻測試儀、雙鉗口接地電阻測試儀、鉗形接地電阻測試儀、接地電阻、接地表、地阻儀、接地電阻儀、接地電阻測量?jī)x、數字式接地電阻測試儀、數字接地電阻測試儀、雙鉗式接地電阻測試儀、鉗式數字接地電阻測試儀、雙鉗數字接地電阻測試儀、鉗式接地電阻測試儀。

1.耐壓
電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受1000V/50Hz,兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時lmin的試驗。
2.絕緣電阻
儀表線路與外殼之間、兩電壓輸入端之間：≥lOMΩ四）、其它技術特性：
1.顯示位數：3 1/2
2.采樣速率：2~3次/秒
3.電源：?jiǎn)蝹€(gè)9V疊層電池。
4.外形尺寸：表殼186×86×33、鉗殼140×40×25
5.重量：表280g,鉗2×200g
6.儲存條件：溫度10℃~50℃

一）、基本誤差：
1.參比工作條件
（a）環境溫度：（23士5）℃
（b）環境濕度：（45-75）％RH
（c）被測信號波形：正弦波、B=0.02
（d）被測信號頻率：（50士0.2）Hz
（e）被測載流導線在鉗口中的位置：居中
（f）測量相位時被測信號幅值范圍：100~220V、50mA~5.OOOA
（g）外參比頻率電磁場干擾：應避免
2.基本誤差極限
交流電壓（見表1）
輸入阻抗：各量限均為200KΩ
測UI-U2相位時電壓輸入回路阻抗：40KΩ
表1

量限	分辯率	基本誤差極限
20V	0.01V	±(1.5%讀數＋2)
200V	0.1V
500V	1V

交流電流（見表2）
表2

量限	分辯率	基本誤差極限
20V	0.01V	±(1.5%讀數＋2)
200V	0.1V
500V	1V

相位U-U、U-I、I-I（見表3）
表3

量限	分辯率	基本誤差極限
20V	0.01V	±(1.5%讀數＋2)
200V	0.1V
500V	1V

二）、工作誤差：1.額定工作條件
（a）環境溫度：（0~40）℃
（b）環境濕度：（20~80）％RH
（c）被測信號波形：正弦波、B=0.05
（d）被測信號頻率：（50±0.5）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值范圍
測Ul-U2相位時：30V~500V
測I1-I2相位時：10mA~6.000A
測Ul-I2或I1-U2相位時：5V~500V、10mA~6.000A
（g）外參比頻率電磁場干擾：應避免
2.額定工作誤差極限
在2.1所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
