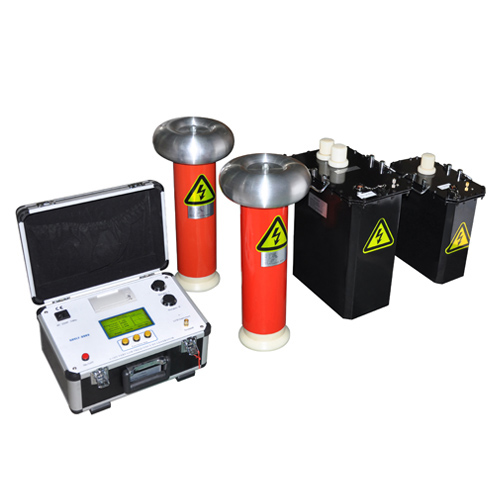

GWVLF系列0.1Hz程控超低頻高壓發生器
GWVLF系列0.1HZ程控超低頻高壓發生器
0.1HZ程控超低頻高壓發生器接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便�，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。國家發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。可廣泛用于電纜、大型高壓旋轉電機的交流耐壓試驗之中。
超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置
1. 額定電壓小于或等于50kV的超低頻采用單聯結構（一臺升壓器）；大于50kV的超低頻采用串聯結構（兩臺升壓器串聯），使整體重量大大減輕，帶載能力增強，而且兩臺升壓器可單獨作低電壓等級的超低頻使用。
2. 電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。
3. 具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
4. 具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
5. 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
6. 由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
表1
|
型 號 |
額定電壓 |
帶載能力 |
電源保險管 |
產品結構、重量 |
|
GWVLF-30/1.1 |
30kV
（峰值） |
0.1Hz,≤1.1µF |
5A |
控制器：4㎏
升壓器：25㎏ |
|
0.05Hz,≤2.2µF |
|
0.02Hz,≤5.5µF |
|
GWVLF-40/1.1 |
30kV
（峰值） |
0.1Hz,≤1.1µF |
6A |
控制器：4㎏
升壓器：35㎏ |
|
0.05Hz,≤2.2µF |
|
0.02Hz,≤5.5µF |
|
GWVLF-50/1.1 |
50kV
（峰值） |
0.1Hz,≤1.1µF |
7A |
控制器：4㎏
升壓器：50㎏ |
|
0.05Hz,≤2.2µF |
|
0.02Hz,≤5.5µF |
|
GWVLF-60/1.1 |
60kV
（峰值） |
0.1Hz,≤1.1µF |
10A |
控制器：4㎏
一級升壓器（30kV）：25㎏
二級升壓器（30kV）：45㎏ |
|
0.05Hz,≤2.2µF |
|
0.02Hz,≤5.5µF |
|
GWVLF-70/0.5 |
70kV
（峰值） |
0.1Hz,≤0.5µF |
10A |
控制器：4㎏
一級升壓器（30kV）：25㎏
二級升壓器（40kV）：50㎏ |
|
0.05Hz,≤1µF |
|
0.02Hz,≤2.5µF |
|
GWVLF-80/0.5 |
80kV
（峰值） |
0.1Hz,≤0.5µF |
12A |
控制器：4㎏
一級升壓器（30kV）：25㎏
二級升壓器（50kV）：50㎏ |
|
0.05Hz,≤1µF |
|
0.02Hz,≤2.5µF |
1. 輸出額定電壓：參見表1
2. 輸出頻率：0.1Hz、0.05Hz、0.02Hz
3. 帶載能力： 0.1Hz 最大1.1µF
0.05Hz 最大2.2µF
0.02Hz 最大5.5µF
4. 測量精度：3%
5. 電壓正，負峰值誤差：≤3％
6. 電壓波形失真度：≤5％
7. 使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85％RH
8. 電源保險管：參見表1
9. 電源：頻率50Hz，電壓220V±5%。
