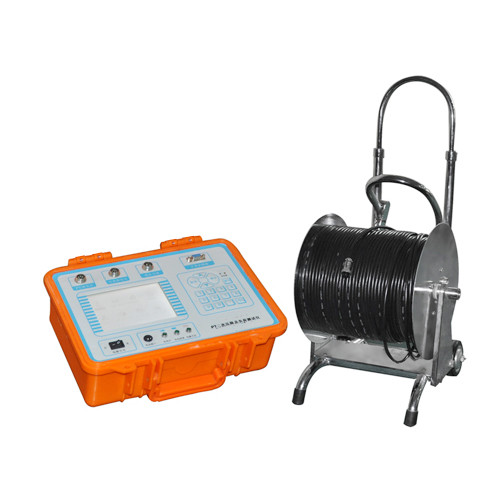

GWPT-2000C二次壓降及負荷測試儀

GWPT-2000C二次壓降及負荷測試儀

在電廠及變電站電能計量回路中，室外的電壓互感器離裝設于控制室配電盤上的電能表有較遠的距離，一般在200～400 m左右，整個回路有接線端子排、開關、熔斷器及導線，必然存在著接觸電阻、導線電阻及分布參數，從而就存在著一定的回路阻抗，造成電壓互感器與電能表間的二次回路上有電壓降。國家電網公司生產運營部最新的《電能計量裝置現場檢驗作業指導書》明確規定要對電流互感器和電壓互感器的實際二次負荷進行測量。

二次壓降測試儀、二次負荷測試儀、二次壓降及負荷測試儀、二次壓降及負荷在線測試儀、互感器二次壓降及負荷在線測試儀

1. 可以實現三相三線，三相四線、單相全自動測量；
2. 使用工程塑料機箱，結識耐用，有效保障測試人員及系統安全；
3. 儀器具有量程自動切換功能，保證測試精度；
4. 采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強；
5. 測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗。
6. 采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示；數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。
7. 采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。
8. 二次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路�？梢詫崿F(xiàn)不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證。
9. 工作時間可以長達24小時（最長）。
10.附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。
11.儀器體積小，重量輕。
12.極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的在線實際負荷；在5V的工作電壓下，能分辨0.001mS的電導和電
13.能存儲480組測量數據，斷電后能保持十年
14.中文界面大屏幕顯示，帶有RS-232通訊接口。

PT二次負荷測試	導納測量范圍:0.1ms—50.0ms
	導納測量準確度:	二次電壓（50V－120V）
		DX=±(1%×X+1%×Y±2個字)
		DY=±(1%×X+1%×Y±2個字)
		2個字儀器的量化誤差
	電壓表頭：0.5%
CT二次負荷測試	阻抗測量范圍：0.1Ω—50.0Ω
	阻抗測量準確度	DX=±(1%×X+1%×Y±2個字)
		DY=±(1%×X+1%×Y±2個字)
		2個字,儀器的量化誤差
	電流表頭：1%

注意：測量值在0.2mS以下時，測試電壓應保持在50V以上，同時注意鉗表的穿心導線保持居中。此時儀器量化誤差為5個字
